lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeJeu 9 Juil 2015 - 11:56

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00712

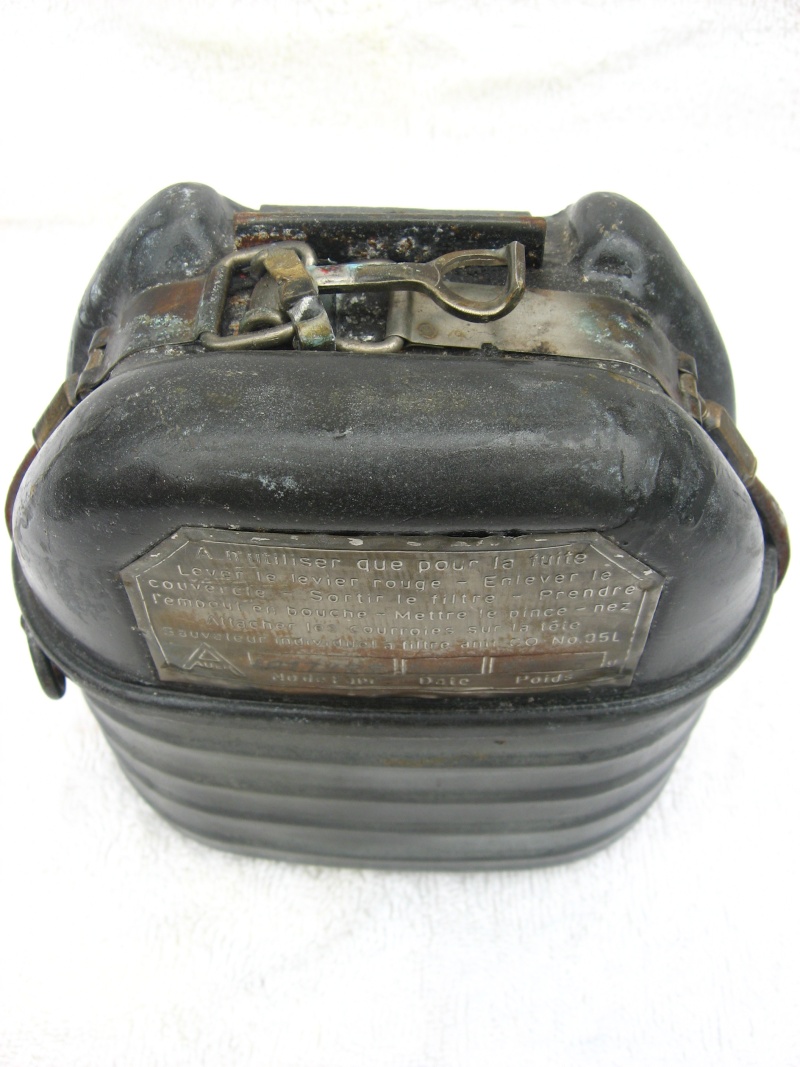

En plus de sa lampe le mineur emportait avec lui cette boîte métallique renfermant un masque auto-sauveteur.
Il permettait de se protéger du monoxyde de carbone(CO).  le temps de fuir.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00612
En voici le mode d'emploi.
Revenir en haut Aller en bas
christo59
golgoth râleur
christo59


Nombre de messages : 1618
Age : 64
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeJeu 9 Juil 2015 - 21:23

thumright
Revenir en haut Aller en bas
sigilum24
Nautile Asthmatique
sigilum24


Nombre de messages : 942
Age : 72
Localisation : DORDOGNE
Date d'inscription : 22/07/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeJeu 9 Juil 2015 - 23:21

Bien que n'étant pas versé dans le contexte minier ,je trouve ton travail très enrichissant et je m'aperçois que je ne connais vraiment rien dans ce vaste domaine ...

Une vie bien dure que la vie du monde minier.
Revenir en haut Aller en bas
http://r_goubelle@orange.fr
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeJeu 23 Juil 2015 - 10:22

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00512
Un autre étui renfermant un masque de sauvetage individuel.

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00613
Celui-ci est plus petit donc,moins encombrant pour le mineur qui travaillait dans de plus petites tailles.
Revenir en haut Aller en bas
sigilum24
Nautile Asthmatique
sigilum24


Nombre de messages : 942
Age : 72
Localisation : DORDOGNE
Date d'inscription : 22/07/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeJeu 23 Juil 2015 - 14:22

Pas rassurant ce truc ,plutôt conseillé de courir vite , Mais c'est bien de nous présenter ce matériel ,quasiment inconnu des régions hors mines de charbons ..

Un métier bien dur ,très vite oublié,et surtout méconnu.
difficile d'imaginer ce que devaient endurer les mineurs.

Revenir en haut Aller en bas
http://r_goubelle@orange.fr
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeVen 24 Juil 2015 - 9:45

Merci cher ami pour ton petit mot.
Il faut garder en mémoire le travail pénible de ces gueulles noires et leurs univers.
Ils ont donné leurs joies ,leurs peines et même leur santé.
J'essaye par ces petits reportages de tenir cette mémoire de ce que furent les charbonnages de nos régions (je prépare un reportage voir dans patrimoine minier)

*** Si je trouve un autre étui de ce genre je l'ouvrirai et placerai une photo de son contenu..
JiCé.
Revenir en haut Aller en bas
Michel Defoy
Ptérodactil venimeux



Nombre de messages : 209
Age : 69
Localisation : Ciney
Date d'inscription : 11/06/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeVen 24 Juil 2015 - 10:20

Merci Jicé pour ces narrations très détaillées de l'histoire des mines des charbon de la région ainsi que pour la description de certains ustensiles peu ou pas connus pour la plupart d'entre nous
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeSam 22 Aoû 2015 - 11:34

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 02512
J'ai trouvé un deuxième étui et,comme promis je l'ouvre.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 02713
Malheureusement, le tissu du filtre n'a pas résisté au temps il est entièrement désagrégé.
Il contenait du charbon de bois en forme de< pellets> la partie supérieure sous un filtre métallique (grandes mailles) complètement rongé avec des pellets fins de 3/4 mm de longueur et la deuxième partie sous un autre filtre  métallique(mailles plus petites )avec des granulés plus longs 5/6mm et plus épais.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 02811
Partie supérieure par où l'air vicié entre.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 02910
La respiration se faisait bien entendu par la bouche.
Le pince nez et l'emboût en caoutchouc qui se met dans la bouche.
On distingue également les lanières qui se plaçaient autour de la tête.
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeLun 24 Aoû 2015 - 11:37

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00112
Un sauveteur individuel en inox  année 1968
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00215
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00615
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00418
Lampe électrique utilisée dans les charbonnages du Nord( France)
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeMar 1 Sep 2015 - 16:13

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 03010
Lampe à cuirasse Marsaut
Utilisée au charbonnage de Flenu (Belgique)
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 03210
Elle possède une fermeture magnétique,ce dispositif de sécurité évitait le dévissage de la lampe au fond.
Revenir en haut Aller en bas
christo59
golgoth râleur
christo59


Nombre de messages : 1618
Age : 64
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeMar 1 Sep 2015 - 23:28

Bien sympa d'avoir ouvert la boite de Pandore,

Du même avis que René:

"pas rassurant ce truc"
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeVen 4 Sep 2015 - 10:41

2 photos
des sauveteurs portant un appareil d'évacuation autonome de grande capacité,il permet de traverser des zones polluées par de l'air vicié .
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00110
Sauveteurs pendant un exercice.(photo -tout venant 1961)
On remarque bien le pince nez.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00410
photo-Relais 1979)
Revenir en haut Aller en bas
christo59
golgoth râleur
christo59


Nombre de messages : 1618
Age : 64
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeDim 6 Sep 2015 - 18:49

Sur la première photo, je l'ai reconnu... c'est John Wayne!

Ok je sors Boulet
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeMer 7 Oct 2015 - 11:35

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 01413
Lampe type << Marsaut à essence>> de fabrication allemande.
Firme: Concordia E.A.G. Dortmund 1442.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 01615
Avec porte mèche en céramique et à l'extérieur un système de sécurité.
Ces lampes équiperons les houillères hollandaises.
Mines Nulland et les 4 sièges Orange Nassau.
La lampe présentée n'a manifestement pas servi,elle provient certainement d'un stock du fabricant?
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeMer 14 Oct 2015 - 11:55

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00318
Lampe à acétylène fabrication J.MERCIER à Nancy.( société fermée en 1960).
Modèle déposé (marque à 6 branches)
Rare lampe à feu central les suivantes seront à feu sur le côté.
Résevoir à eau en laiton et le carburateur en fonte.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00414
Breveté S.G.D.G.(sans garantie du gouvernement).
Une date sur le brûleur année 1908.
Ces lampes seront utilisées dans les mines de fer (minette) de Villerupt près de la frontière luxembourgeoise.
La Suisse utilisera également ce modèle de lampe pour le percement des tunnels routiers et ferroviaires.

Revenir en haut Aller en bas
un ange qui passe
Bivalve evolué



Nombre de messages : 87
Date d'inscription : 31/08/2015

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeMer 14 Oct 2015 - 14:37

Belle trouvaille ! thumleft

Je suis un vrai rat de bibliothèque et j'ai trouvé dernièrement (en fouillant dans la partie mine) des infos sur une usine où l'on fabriquait des lampes de mineur pas très loin de chez moi, je te montrerai cela prochainement avec des photos d'époque Wink
Revenir en haut Aller en bas
un ange qui passe
Bivalve evolué



Nombre de messages : 87
Date d'inscription : 31/08/2015

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeJeu 15 Oct 2015 - 15:14

Une lampe de mineur fabriquée à Gohissart (Jumet) par le fondeur Julien-Joseph Wéry.Celui-ci décèdera en 1907 et son fils Oscar reprendra l'entreprise familiale

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Photo111


lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Photo310


La fonderie Wéry et Fils se trouvait à l'entrée de l'actuelle rue Dewiest. Début 1900, une partie du personnel pose à l'occasion des 50 ans de travail de trois ouvriers. Devant une machine à vapeur sortie de leurs ateliers, se tiennent Oscar Wéry ( troisième à partir de la droite) et son père Julien-Joseph.
A leurs pieds sont posés quelques exemples de leur produits (pompe, robinet, lampe de mineur etc...)

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Photo210
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeVen 6 Nov 2015 - 10:22

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00818
Mineur dans une mine de fer portant une lampe à acétylène MERCIER (voir page 2).
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeVen 20 Nov 2015 - 11:29

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 01010
Lampe cuirassée à essence type Marsaut portant le N°377.
A l'arrière plan une canne de <<fond>>
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00211
La fermeture classique est doublée par un rivet de plomb, sécurité empêchant le mineur d'ouvrir sa lampe lorsqu'il était au front de taille.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00610
La canne de <<fond>>.
Instrument de mesure, elle était attribuée au porion ou à l'ingénieur responsable du chantier.
Elle servait à prendre différentes mesures par exemple; l'avancement du boisage d'une galerie ,à l'avancement de l'abattage du charbon dans un taille longueur,largeur,hauteur...et ainsi voir la productivité du mineur pour sa journée de travail.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00810
Cette canne mesure 60 cm et est  graduée par des stries de 10 en 10cm.
Le <<pic>> était légèrement planté dans la couche de charbon,le porion reportait  la canne autant de fois qu'il était nécessaire ( longueur ,largeur, hauteur) il pouvait alors obtenir le volume (approximatif) du charbon abattu après la pause du mineur.
Revenir en haut Aller en bas
un ange qui passe
Bivalve evolué



Nombre de messages : 87
Date d'inscription : 31/08/2015

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeVen 20 Nov 2015 - 11:41

La lampe est très jolie !
La canne servait donc à l'inspecteur des travaux finis (porion) Mr. Green
Revenir en haut Aller en bas
christo59
golgoth râleur
christo59


Nombre de messages : 1618
Age : 64
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeVen 20 Nov 2015 - 13:27

jamais vu de canne de fond, outil esthétique et bien pensé.

La lampe n'est pas mal non plus, comment se réalisait l'allumage?
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeDim 22 Nov 2015 - 11:52

Il y avait toute une organisation et une réglementation stricte concernant le mode de fermeture,la distibution et le nettoyage des lampes.
Elles étaient numérotées et rangées dans un local-LA LAMPISTERIE-où le personnel préposé à leur remplissage et leur entretien était en grande majorité féminin.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00413
A chaque prise de poste le mineur passait au guichet de la lampisterie avec un jeton portant le numéro de son matricule,la préposée  pendait le jeton à la place de la lampe.La lampe était remplie d'huile ou d'essence(benzéne) pour brûler +/- 12 heures.
Il y avait souvent des lampes détériorées,elles étaient remplacées par des lettres (lampes de dépannage) le jeton  que recevait alors le mineur était gravé de lettres.
A la remontée le mineur échangeait sa lampe numérotée ou frappée d'une lettre contre  son  jeton.
Au fond de la mine il y avait parfois des stations de rallumage ,placées près du puits d'entrée d'air pour la sécurité.(2% de lampes éteintes en moyenne par poste).
Un homme de confiance avec clef spéciale  ouvrait et rallumait la lampe à une autre dite  à feu nu ou de sécurité.
Si le rallumage au fond  ne présentait pas les garanties de sécurité adéquate on expédiait les lampes au jour via la cage et dans des caisses métalliques conçues à cet effet, également pour les lampes abimées.

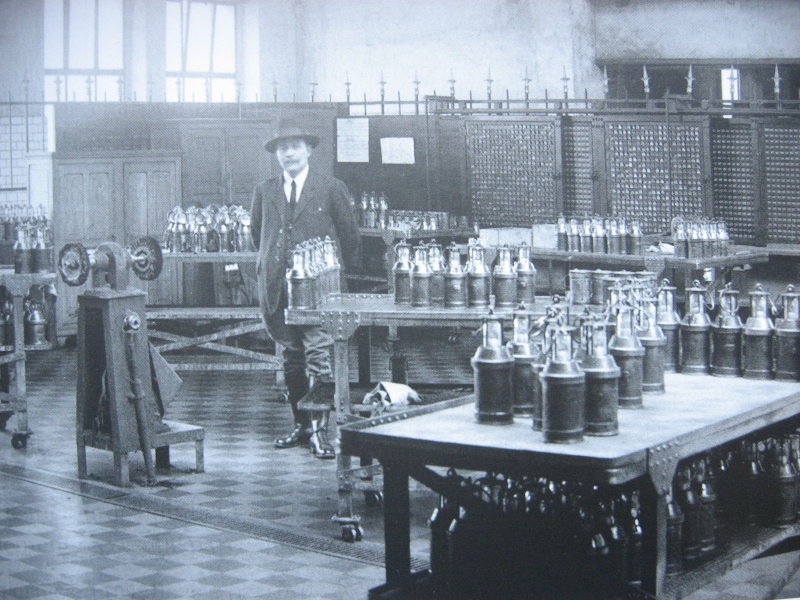

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00312
photo: rijksarchief Hasselt
Sur cette photo on distingue dans le fond les étagères où les jetons étaient accrochés.
Revenir en haut Aller en bas
christo59
golgoth râleur
christo59


Nombre de messages : 1618
Age : 64
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeDim 22 Nov 2015 - 19:39

Merci tonton pour le complément d'information
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeMer 2 Déc 2015 - 11:35

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00416
Lampe  de sûreté à flamme année 1957.
Type SL de protector lamp& lighting
Eccles (Manchester)
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00215
Gravée n°103 OWNERS = N° du propriétaire.
Certaines étaient gravées d'un N° avec la mention MARKERS = N° du fabricant.
Les lampes pouvaient être louées au fabricant.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00613
Le petit boîtier soudé sur le réservoir est un dispositif de sécurité avec  loquet mobile.
La lampe est équipée d'un dispositif pour le rallumage électrique.
Elle porte le n°4777.
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeMer 9 Déc 2015 - 15:58

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00316
Pics(dit pic à veine)
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00115
Mineur se servant de son pic pour l'étaiement d'une petite veine.(photo Deleuze)
Le pic sera remplacé par du matériel pneumatique
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00616
Marteau piqueur. Marque LA+M 37B391419
Nombre de coups minute:1580.
Longueur avec aiguille :76.5 cm
Poids avec aiguille 9.100Kgs.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00712
Il est gravé du n°201 sans doute le matricule du mineur.
Ce marteau piqueur était en service au puits n°2 dit:L'Espérance à Quaregnon.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00218
Abatteur au marteau piqueur.
Le marteau piqueur malheureusement était lourd*et encombrant,le mineur employait parfois encore le pic à veine,celui-ci ne disparaîtra pas des chantiers.
* 9.100 kgs au bout des bras avec les secouses de l'engin et dans des positions souvent inconfotables, les mineurs étaient des hommes forts.
Revenir en haut Aller en bas
JCMineramis
homo forumus
JCMineramis


Nombre de messages : 2837
Age : 73
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitimeLun 11 Jan 2016 - 18:22

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 00811
Equerre d'arpenteur pour des mesures dans des galeries de charbonnages ou à la surface de ceux-ci.
Modèle octogonal démontable (début 20°m siècle). 14 cm.
Cet ancien instrument  a la forme d'un prisme octogonal régulier.
4 faces opposées 2 à 2 et à angle droit.
Chacune des faces possède une fente verticale et une ouverture appelée fenêtre.
La fente d'une des faces correspond à la fenêtre de la face opposée,et réciproquement.
L'ensemble d'une face et d'une fenêtre prend le nom de SPICULE.
Un crin ou un fin fil est tendu verticalement au milieu de chaque fenêtre dans le prolongement de la fente.
Les quatre autres faces opposées 2à2 ont chacune une longue fente.
Les plans de visées déterminés par les différentes faces de l'équerre sont perpendiculaire entre eux ou forment des angles de 45°.

L'équerre d'arpenteur porte une douille ou cylindre creux dans lequel peut pénétrer l'extrémité supérieure d'une tige( pied )de l'équerre.Ce pied est une tige de 1m.20à1m,40 de hauteur, ferrée à l'extrémité pour être plantée dans le sol.Malheureusement je ne possède pas le pied.
O utilise un trépied lorsque le sol est rocailleux.

lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 01013
Mon équerre possède une boussole ce qui n'est pas toujours le cas.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 01411

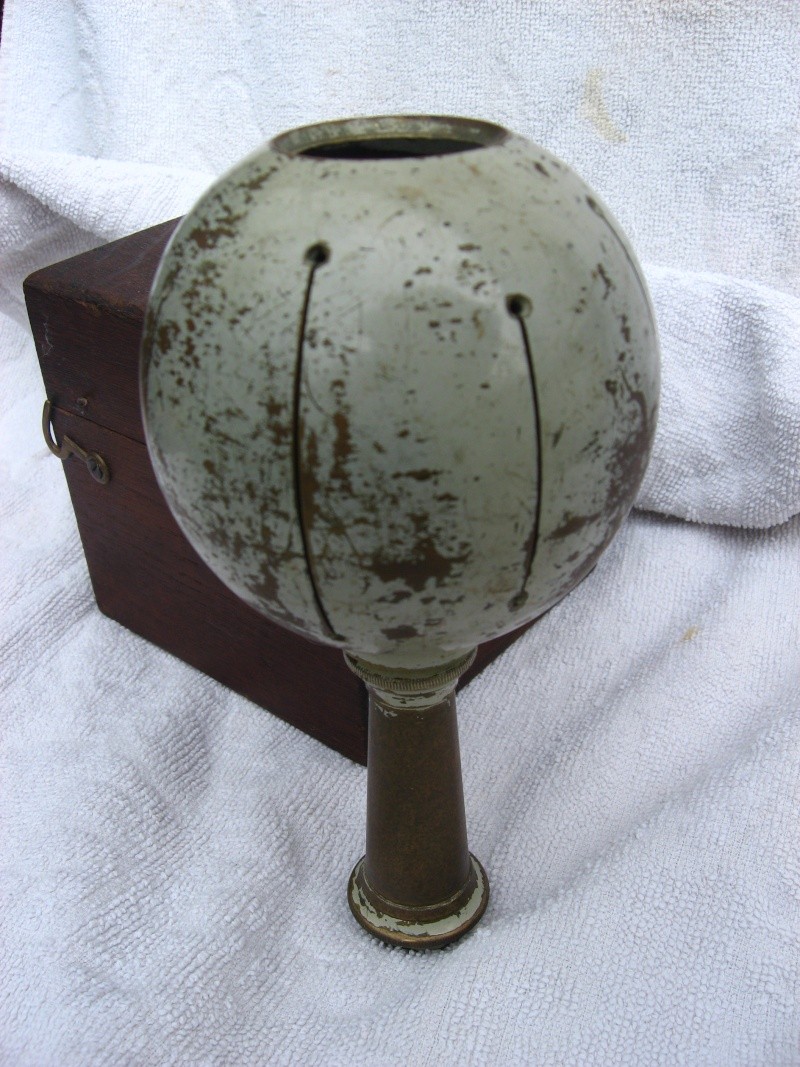

Un tout autre modèle d'équerre  celle-ci est sphérique et est  dans sa boîte  d'origine.
La douille est dévissée et  prend place au milieu de l'équerre.
lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 01510
Revenir en haut Aller en bas
Contenu sponsorisé





lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 Empty
MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    lampes de mineurs,  divers objets de mine, outils de mineur et documents  - Page 2 I_icon_minitime

Revenir en haut Aller en bas

lampes de mineurs, divers objets de mine, outils de mineur et documents
Revenir en haut
Page 2 sur 17Aller à la page : Précédent  1, 2, 3 ... 9 ... 17  Suivant
 Sujets similaires
-
» Ancienne mine d'argent (MINE WENZEL)
» Lampe de mineur
» Lampe de mineur
» lampe mineur polonaise
» Divers micros ,Azurite ,malachite ,baryte sur quartz.

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Fossiles et Mineraux :: Pour en savoir plus.... :: Patrimoine minier, anciennes photos de mines, carrières, matériel divers.-
Sauter vers:
