MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Dim 22 Oct 2017 - 20:36

et avec le calage de bulle pour le niveau, rien à dire...
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mer 25 Oct 2017 - 10:57


Lampe à huile fin 19°m fabricant( Dufrasne ) à Monceau -sur -Sambre)N° 206.
double filtre et fermeture magnétique.


Sur cette lampe n'apparaît que le nom Dufrasne par la suite il sera associé au nom Castiau.

Cette lampe provient de la région de Namur
SL peut-être la houillère SAINT LOUIS à La Plante lez Namur.
398=matricule du mineur.
Je présente une deuxième lampe toujours dans la région de Namur.

N°335
Double filtre et fermeture magnétique.

Système breveté S6 DGA Dufrane et Castiau (Monceau -Sur -Sambre)

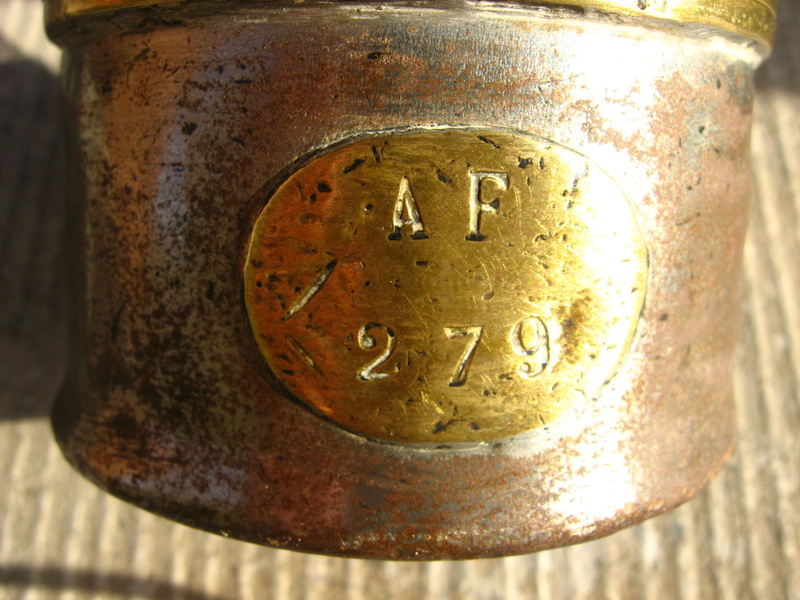

AF;peut-être charbonnage AISEMONT FALISOLE Namur
279=matricule du mineur.
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mar 31 Oct 2017 - 17:53


Une lueur dans la nuit.


Lampe de signalisation,s'accrochant à une petite locomotive ou à l'extrémité  d'une rame de wagonnets.
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mar 7 Nov 2017 - 20:35


Lampe de sûreté anglaise en laiton et cuivre.
fonctionnant à l'huile mèche plate.


En usage à Cannock mining and mineral (houillère).
Staffs (personnel) n° 803.
Staffordshire england
Revenir en haut Aller en bas
Léon
Gamare chetif


Nombre de messages : 20
Date d'inscription : 17/09/2017

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mer 8 Nov 2017 - 8:56

Bonjour,
Très jolie cette lampe anglaise, est-ce une impression ou le réservoir est-il vraiment très petit?

Amicalement

Léon
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mer 8 Nov 2017 - 10:51

Merci Léon,
de nombreuses lampes anglaises possèdent ce genre de petit réservoir

Autonomie plus d' une dizaine d'heures.

<<la prochaine lampe que je proposerai sera une magnifique française très ancienne.>>
Revenir en haut Aller en bas
Léon
Gamare chetif


Nombre de messages : 20
Date d'inscription : 17/09/2017

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Ven 10 Nov 2017 - 8:42

Bonjour JC,

La lampe de locomotive que tu montres en photo (qui est également magnifique) s'agit-il d'une lampe électrique ?

A+

Luc
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Ven 10 Nov 2017 - 11:29


Léon,
Ce n'et pas une lampe électrique elle fonctionnait certainement au pétrole.
Revenir en haut Aller en bas
Léon
Gamare chetif


Nombre de messages : 20
Date d'inscription : 17/09/2017

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Sam 11 Nov 2017 - 10:51

Bonjour Jean-Claude,

J'en veux bien une comme celle-là.

J'ajoute des photos de mon pantomètre, de ce modèle-la je n'en n'ai jamais vu d'autre, il est gradué sur toute la circonférence. Je suppose qu'il s'agit d'une fabrication belge.

Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Sam 11 Nov 2017 - 11:45

Une très belle pièce que tu possèdes là Léon.
Le nom est aussi équerre d'arpenteur ,un crin ou un fil est tendu verticalement au milieu de chaque fenêtre dans le prolongement de la fente.
Je propose en page 2 les deux miennes dont une est sphérique.
Si tu veux en savoir plus, voir dans recherche google (Le COMPENDIUM) équerre d'arpenteur.
Revenir en haut Aller en bas
Léon
Gamare chetif


Nombre de messages : 20
Date d'inscription : 17/09/2017

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Dim 12 Nov 2017 - 13:14

Bonjour Jean-Claude,

J'ai vu les tiennes elles sont très belles, la mienne est complète, enfin je n'ai pas le trépied. le site lecompendium et bien fait.

Pour les géomètres, j'ai également une lunette du début du siècle. Il y a inscrit dessus trois lettres du fabriquant CWO, je n'en connais pas l'origine, si quelqu'un sait m'aider, cela serait super

Léon

Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mar 14 Nov 2017 - 11:34


Une jolie lampe de sûreté COSSET DUBRULLE type MUESELER  fabriquée à LILLE
Année 1870/1880.
elle fonctionnait à l'huile de colza ou de l'huile  d'oeillette
Le réservoir en forme de calice ,les barreaux cintrés donnent à cette lampe une certaine élégance.
L'ingénieur liégeois Mathieu Mueseler est l'inventeur de la lampe à cheminée dite  Mueseler. Afin d'augmenter le tirage des lampes ,d'obtenir un meilleur pouvoir éclairant et de canaliser les gaz ,la flamme fut entourée d'un manchon de verre et surmontée d'un diaphragme horizontal en  toile métallique au travers duquel passe une  cheminée en tôle de forme conique.



En arrière plan un fossile de LEPIDODREDON récolté sur le terril de Loos en Gohelle (Nord)

Le verre porte un bel insigne Baccarat.
Revenir en haut Aller en bas
christo59
carcharhinus édenté
avatar

Nombre de messages : 1189
Age : 58
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Ven 17 Nov 2017 - 8:23

c'est la "bête" dont tu m'a parlé lors de la dernière réunion?
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Ven 17 Nov 2017 - 19:49

En effet Christophe,ce jour là ,je me suis laissé tenter par cette belle lampe.
La personne collectionne d' anciens moulins a café, il possède de véritables merveilles.
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Ven 1 Déc 2017 - 15:32


Lampe de sûreté fabrication belge   - type porion.
fonctionne à l'huile.
Numérotée 27
Matricule du mineur=211


Fabrique de lampes de sûreté <<Achille André -Billon >> à la Bouverie (au coeur du Borinage)
Revenir en haut Aller en bas
christo59
carcharhinus édenté
avatar

Nombre de messages : 1189
Age : 58
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Lun 4 Déc 2017 - 20:40

Le bonheur des uns fait le bonheur des autres, explication suit
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Ven 8 Déc 2017 - 11:46


Lampe électrique EPL Friemann & Wolf- année 1940
Lampe de signalisation hauteur 33.5 cm poids 4.6kg.
Utilisée dans un charbonnage de la région de Charleroi.
Elle a appartenu à un ancien mineur Mr Hays.



<< pas d'acide sulfurique dans le remplissage>>
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Sam 16 Déc 2017 - 12:18

Anciens documents publicitaires fin 19°m siècle.

Fabrique de lampes COSSET-DUBRULLE &FILS.

A&J François fabricants de machines pour les mines et d'outils pour mines
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Lun 18 Déc 2017 - 11:45

Anémomètres mécaniques utilisés dans les mines.

Le premier est très ancien et possède toujours son étui en cuir.(début 19°m )


Anémomètre produit en Belgique.

Le deuxièmes est avec sa boîte et semble plus récent.


Produit en Angleterre.

Les anémomètres mécaniques sont des instruments utilisés pour déterminer le volume d'air entrant ou sortant dans les galeries de mines.L'anémomètre fut inventé par Benjamin Biram en 1844(houillères dans le South-Yorkshire   Angleterre).
Les anémomètres style Biram ont les cadrans et le ailettes dans le même plan d'autres,avaient le cadran placé horizontalement  par rapport aux ailettes.
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mer 3 Jan 2018 - 11:41

La lampe de sûreté que je présente est une PATTERSON type GTL9
Fabriquée par Patterson lamps LTD .  Gateshead-on-Tyne.Angleterre.



La lampe est de type Mueseler avec 2 tamis et une cheminée interne en acier.

fermeture magnétique et un barreau amovible empêchent l'ouverture de la lampe  au fond de la mine.

Un embout sort de la cuirasse ,un tuyau en caoutchouc y était connecté et a son extrémité il y avait une poire servant à recueillir le gaz pour analyses et tests divers.
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mer 17 Jan 2018 - 12:10


Lampe à générateur d'acétylène ARRAS de DECAZEVILLE année 1910
Type 796 utilisée dans les houillères non grisouteuses.
Luminosité = 8 bougies avec une durée d'éclairement de 10/12 heures
La flamme pour ce type de lampe est protégée par un manchon de verre.
Cette lampe a été utilisée dans les travaux souterrains des houillères de Decazeville ,Aveyron France.
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Sam 3 Fév 2018 - 17:17


Deux lampes <<SPIRALARM>>
Le <Spiralarm>> fut mis au point en Grande Bretagne par la firme NAYLOR de  WIGAN.
La plus petite est la plus ancienne elle date du début des années 1940  l'autre fut agrée en 1949.
Lampes de sécurité avec indicateur électrique .



Cette lampe à essence spéciale possède une mèche surmontée d'une spirale métallique ,qui en se déformant sous l'effet de la chaleur,établissait un contact électrique allumant une ampoule de 2.5 volts placée sous le réservoir elle est entourée par un verre rouge . (plus longue est la flamme plus la teneur en grisou est importante)


Le verre protégeant la flamme.
La deuxième lampe est plus grande et est basée sous le même principe sauf que le verre  rouge sous le réservoir est plus haut.





Le verre protégeant la flamme.
En résumé,lorsque la flamme augmente du fait de la teneur en grisou contenu dans l'air de la fosse ,une bande métallique ferme un circuit qui allume une ampoule alimentée par une batterie dans la partie inférieure.
Il faut encore savoir que cette lampe permettait de signaler des teneurs en grisou de 1.25 et 2.5%.
Elle n'était pleinement fonctionnelle  qu'une heure après son allumage.
La lampe devait impérativement être fixe,  posée bien à plat ou suspendue le plus haut possible.
Sous le réservoir et derrière le verre rouge se trouvait un logement pour une pile sèche qu'il fallait changer tous les mois.
Un spiralarm de type S était réservé aux égoutiers londoniens.
Revenir en haut Aller en bas
christo59
carcharhinus édenté
avatar

Nombre de messages : 1189
Age : 58
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mar 6 Fév 2018 - 15:27

Très intéressant, la première est dans un superbe état!
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mer 7 Fév 2018 - 8:19

En effet, Christophe, cette lampe a été impeccablement nettoyée ,mais j'avoue que je garde toujours une préférence pour les lampes qui gardent les stigmates des rudes conditions dans lesquelles elles étaient employées.
Certaines de mes lampes ont des traces d'huile ou de poussière de charbon etc...
Anecdote ;
à la lampisterie quand une jeune femme avait le béguin pour un mineur elle faisait une petite dentelle à l'intérieur du manchon de verre de sa lampe (liséré fait avec de la chaux)elle déclarait ainsi sa
<<flamme >> à l'élu de son coeur .
Comme cela est beau n'est-ce pas.
Revenir en haut Aller en bas
Baleine Jean-Claude
Chrysophrys aurata
avatar

Nombre de messages : 1741
Age : 67
Localisation : Neufvilles. Hainaut. Belgique
Date d'inscription : 19/05/2012

MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents    Mer 14 Fév 2018 - 15:42

Quelques lampes de sureté provenant de la fabrique Achille André ,établissement situé à La Bouverie au coeur du Borinage.

La plus haute lampe est équipée de petits ressorts exerçant une pression sur le tamis et sur le verre.
La deuxième est une Bainbridge  avec  haute mèche et son haut verre tronconique  utilisée dans les mines non grisouteuses.

Deux autres modèles Achille André
La cuirassée était en service au charbonnage Louis Lambert à Harchies


Façade de la fabrique avec ce qui restait de l'enseigne il y a quelques années.


Le dessus de la porte d'entrée du magasin avec une structure en fer forgé
(Merci à mon ami Vincent pour ces trois photos)

L'entreprise fabriquait également des cendriers (objet kitch) .
Le patron de la mine  remettait  ce petit cadeau (cadeau empoisonné  faut-il le dire) au mineur méritant ou partant à la retraite.
Le mineur pouvait parfois recevoir une  belle mini lampe gravée à son nom
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: lampes de mineurs, divers objets de mine, outils de mineur et documents

Revenir en haut Aller en bas

lampes de mineurs, divers objets de mine, outils de mineur et documents
Revenir en haut
Page 8 sur 8Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8
 Sujets similaires
-
» Avis de marché - Strasbourg (67) - prestations de restauration, réparation, nettoyage et mise en valeur d'ouvrages, oeuvres et objets d'art, d'objets d'antiquité et de collection (hors documents graphiques) - 3 lots
» [Photoshop] - Se servir de divers outils pour créer un kit- Débutant
» Objets Camel divers...
» outils de mine et sources mine
» [New] Outils O.S Speed

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Fossiles et Mineraux :: Pour en savoir plus.... :: Patrimoine minier, anciennes photos de mines, carrières, matériel divers.-
Sauter vers:
