LA SOCIETE ANONYME DU LEVANT DU FLENUle patrimoine minier - Page 9 Img_9310
Vue aérienne SABENA*
Le cœur du Borinage

Le site est une propriété privée et s'étend sur 44 hectares.
Acheté par un entrepreneur fils et petit fils de mineurs Monsieur Dréau a sauvé de la destruction ce témoin du passé.
Au cœur du Borinage il était le centre d'une intense activité charbonnière
Il accueille aujourd'hui  de nombreuses activités.
Je me rends à une des entrées par la rue CACHE-APRES.le patrimoine minier - Page 9 Img_9311
<<CACHE-APRES>>une expression typiquement Boraine qui donne au site du levant du Flénu une note particulière.
Petit historique
Cache- après était une ancienne  concession (1712) rachetée par la suite ,rachat des droits sur les  houillères
d'Ostennes et Cache- Après 1782 En 1788 première association des couches de houille commune.
1835:constitution de la S.A des Charbonnages du Levant du Flénu.
Qui dit Levant dit couchant ces concessions seront réunies en 1855.
Par la suite il y eut diverses tractations pour aboutir en 1865 achat des produits du Flénu.
En1932 constitution de la S.A du Levant et des produits du Flénu et réunion des concessions.
Ces concessions réunies formeront un ensemble de plus de 7000 hectares.
1988 demande des retraits de ces deux concessions.
Je reviens un moments sur l'expression Cache-Après.
Cache voulant dire <<chercher>> Après <<sous entendu les veines de charbon>> .
Les veines dans le Borinage étaient très irrégulières et de faibles puissances il fallait alors chercher d'où le nom.
le patrimoine minier - Page 9 Img_9312
un tableau avec le nom des veines, épaisseurs  en centimètres et intervalles.(1872).
Après ces quelques explications je continue toujours sur cette rue et je longe des bâtiments qui abritaient d'énormes moteurs.
le patrimoine minier - Page 9 Img_9210

le patrimoine minier - Page 9 Img_9410
le patrimoine minier - Page 9 Img_9211
au bout de la rue l'entrée menant au charbonnage Ste Zoé.
le patrimoine minier - Page 9 Img_9411
Le chemin fait de pavés  usés par les milliers de pas des mineurs se rendant à la fosse sans oublier le charroi
en effet de nombreuses charrettes tirées souvent par des mulets venaient prendre livraison du charbon pour l'usage domestique .
le patrimoine minier - Page 9 Img_9519
Deux mineurs posant l'un avec des sabots l'autre avec des<<godasses>> bottines.
le patrimoine minier - Page 9 Img_9412
Un abris pour vélo.
le patrimoine minier - Page 9 Img_9313
Le long du mur un escalier aux marches usées celui-ci menait à la salle des pendus et aux bains douches de Ste Zoé.
le patrimoine minier - Page 9 Img_9314
Tout en continuant le chemin je longe la maison du directeur et les bureaux(bâtiments en ruines).
Plus loin je serai sur les ruines du charbonnage Sainte Zoé.
suite...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeLun 14 Nov 2016 - 12:15

PuitsN°14 de la S.A.des charbonnages du Levant du Flénu.le patrimoine minier - Page 9 Img_9413
le patrimoine minier - Page 9 Img_9112

le patrimoine minier - Page 9 Img_9414
le patrimoine minier - Page 9 Img_9213
La salle d'extraction et au centre  le couloir par où passait les câbles des cages.
A droite l'imposante cheminée.
le patrimoine minier - Page 9 Img_9113
le patrimoine minier - Page 9 Img_9116
le patrimoine minier - Page 9 Img_9115
Quelques photos de l'intérieur.
le patrimoine minier - Page 9 Img_9117
le patrimoine minier - Page 9 Img_9214
le patrimoine minier - Page 9 Img_9215
le patrimoine minier - Page 9 Img_9216
le patrimoine minier - Page 9 Img_9217
D'une fenêtre (ce qu'il en reste) on peut voir la maison du directeur.
le patrimoine minier - Page 9 Img_9315
le patrimoine minier - Page 9 Img_9316
le patrimoine minier - Page 9 Img_9317
le patrimoine minier - Page 9 Img_9118
La cheminée bardée d'antennes
le patrimoine minier - Page 9 Img_9119
Avec en arrière plan les ateliers.
le patrimoine minier - Page 9 Img_9218
L'intérieur de la cheminée avec une base en briques et ensuite  des plaques de béton  formant un octogone.
le patrimoine minier - Page 9 Img_9219
le patrimoine minier - Page 9 Img_9220
le patrimoine minier - Page 9 Img_9221
Les <<tombes>> des puits N°14 .Il y avait toujours deux puits l'un pour le personnel ouvrier ainsi que le remonte des berlines et l'autre servait pour l'aérage .

Sur une longueur de un kilomètre il existait,5 puits Le n°14,le 15,le 17, le 2 et le 19.
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeLun 14 Nov 2016 - 13:52

Au centre du domaine la grande salle qui abritait les machines.le patrimoine minier - Page 9 Img_9223
flanquées de deux jolies tours crénelées.
le patrimoine minier - Page 9 Img_9126
le patrimoine minier - Page 9 Img_9125
Des moteurs énormes assuraient de multiples fonctions,la propulsion de l'air la ventilation ,la force motrice jusqu'à 1370 mètres de profondeur.
le patrimoine minier - Page 9 Img_9127
L'intérieur (ancien manège)il abritera maintenant des expositions sur la mine.
On distingue l'imposant palan.le patrimoine minier - Page 9 Img_9128
le patrimoine minier - Page 9 ><a href=le patrimoine minier - Page 9 Img_9225
Et ses crochets
le patrimoine minier - Page 9 Img_9226
L'ancien et joli pavement typique des salles des machines.
le patrimoine minier - Page 9 Img_9129
Compresseur ,alternateur au fond les commandes électriques.
Juste à côté de la salle des machines se trouvait la centrale électrique aujourd'hui totalement disparue.
Ne subsiste que la sous station électrique fortement détériorée.
le patrimoine minier - Page 9 Img_9130
Au milieu il y avait deux énormes cheminées l'une pour l'évacuation des vapeurs et l'autre pour les fumées provenant de la centrale qui était alimentée au charbon.
le patrimoine minier - Page 9 Img_9131

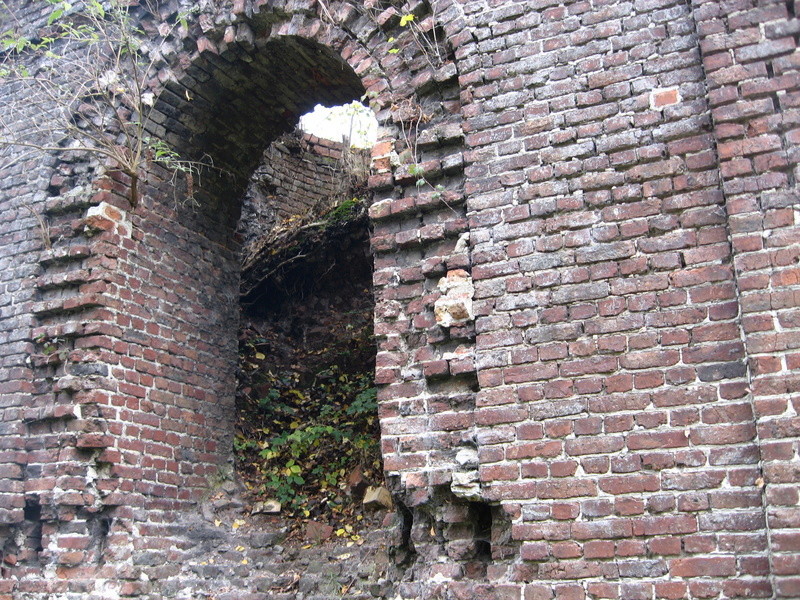

A gauche le socle en briques d'une des cheminées.
le patrimoine minier - Page 9 Img_9521
le patrimoine minier - Page 9 Img_9520
A proximité je découvre l'entrée d' un tunnel, il menait directement à la centrale.
le patrimoine minier - Page 9 Img_9132
le patrimoine minier - Page 9 Img_9133
le patrimoine minier - Page 9 Img_9135
le patrimoine minier - Page 9 Img_9137
le patrimoine minier - Page 9 Img_9138
bouche d'aération
le patrimoine minier - Page 9 Img_9136
le patrimoine minier - Page 9 Img_9134
Des berlines chargées de charbon arrivaient par ce tunnel et repartaient à vide (double voie).
le patrimoine minier - Page 9 Img_9139
L'emplacement d'une petite cage servant à remonter et descendre les berlines.
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeLun 14 Nov 2016 - 14:22

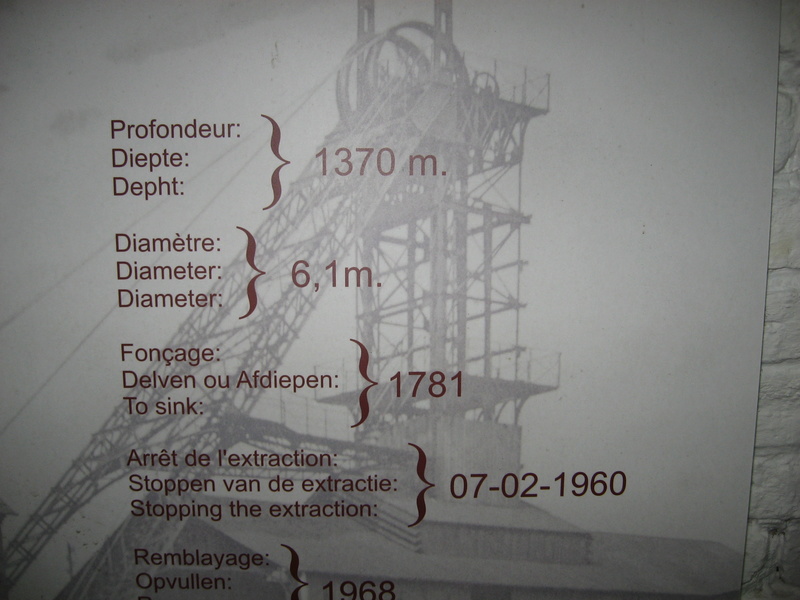

PUITS N°15   dit SAINT FERDINAND.
Ce puits se trouvait en face de la salle des machines.
Il fut entièrement rénové avant sa fermeture (enfoncement, équipement, appareillage pour l'évacuation du charbon....il n'échappera pas à sa fermeture comme de nombreux puits du Borinage.
Fermé le 7 février 1960.
le patrimoine minier - Page 9 Img_9140
le patrimoine minier - Page 9 Img_9415le patrimoine minier - Page 9 Img_9230
le patrimoine minier - Page 9 Img_9229
le patrimoine minier - Page 9 Img_9416
Panorama:
Au milieu le convoyage des berlines venant du puits Ste Zoé et allant vers le triage lavoir et retour à vide.
A sa gauche le puits St Ferdinand N°15
Dans le coin droit le bureau crénelé du concierge et la rue De Cache -Après ,le long de cette rue la sous station électrique les deux cheminées de la station électrique qui se trouve en retrait et la salle des machines.Ensuite le terril Du puits n°19.
A suivre ...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeLun 14 Nov 2016 - 15:48

Puits N°17  se situant non loin du puits N°15.
Dit: Saint Guillaume. Fermé le 19 janvier 1957.le patrimoine minier - Page 9 Img_9144
On remarque sur cette ancienne photo le départ du transport aérien amenant le charbon aux triage et lavoir.
le patrimoine minier - Page 9 Img_9419
Voici quelques photos des ruines du puits 17.
le patrimoine minier - Page 9 Img_9248
le patrimoine minier - Page 9 Img_9246
le patrimoine minier - Page 9 Img_9247
le patrimoine minier - Page 9 Img_9533
Des pilasses métalliques tordues et rongées par la rouille.
le patrimoine minier - Page 9 Img_9534
Ces escaliers totalement usés par le passage des ouvriers mineurs se rendant à la salle des pendus .
le patrimoine minier - Page 9 Img_9535
Ici se trouvait les bains douches.
le patrimoine minier - Page 9 Img_9536
Canalisation sortant du sol, elle amenait l'eau chaude au site.
le patrimoine minier - Page 9 Img_9249
le patrimoine minier - Page 9 Img_9250
Dalle du puits 17 avec des cheminées permettant l'évacuation des gaz provenant toujours des profondeurs de la mine.
le patrimoine minier - Page 9 Img_9252
le patrimoine minier - Page 9 Img_9251
A proximité la dalle du puits N°2 servant à l'aération profondeur 920 mètres.
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeLun 14 Nov 2016 - 17:43

Le triage et lavoir des charbonnages du Levant du Flénu.le patrimoine minier - Page 9 Img_9420
le patrimoine minier - Page 9 Img_9539
Les 5 sièges d'extractions sont desservis par un atelier de triage situé au centre du damage.
.
Sur la photo le triage est situé à gauche et la lavoir à droite.
Au milieu on aperçoit le châssis à molettes du puits N° 15 (St Ferdinand)
le patrimoine minier - Page 9 Img_9540
Le triage ,vaste hall construit sur une surface de 1500 Mètres carrés.
Une bonne ventilation est assurée sur toute la longueur au niveau de la toiture et sur les côtés.
Le charbon venant des différents sièges est amené par un transporteur à chaînes sans fin.
Il y avait 4 cribles actionnés par un moteur de 150CV.
On pouvait traiter 75 tonnes à l'heure.
Le personnel préposé à l'épierrement  est échelonné le long des transporteurs il s'agit en grande partie de jeunes filles.

Il ne reste rien du triage mais subsiste une partie du lavoir.
le patrimoine minier - Page 9 Img_9256
le patrimoine minier - Page 9 Img_9253
le patrimoine minier - Page 9 Img_9254
le patrimoine minier - Page 9 Img_9255
le patrimoine minier - Page 9 Img_9257
Des silos et on aperçoit sur 2 photos une table mobile .
le patrimoine minier - Page 9 Img_9258
Au lavage ,les eaux étaient chargées de fines particules de charbon, ces eaux étaient alors acheminées vers des bassins de décantation.
En voici les vestiges très rares de voir a l'heure actuelle ces bassins.
le patrimoine minier - Page 9 Img_9260

le patrimoine minier - Page 9 Img_9259
le patrimoine minier - Page 9 Img_9421
En agrandissant l'image on observe juste au milieu un bel écureuil.
le patrimoine minier - Page 9 Img_9422
Des goulottes permettaient l'évacuation des eaux ,on récupérait les boues noires le<< Shlamm>> qui une fois séché servait à la fabrication de boulets ou de briquettes qui alimentaient les foyers domestiques.
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeMar 15 Nov 2016 - 10:19

Un petit bâtiment qui recevait les stériles provenant du hall du  triage il  se situait à proximité de celui-ci.le patrimoine minier - Page 9 Img_9423
le patrimoine minier - Page 9 Img_9425
le patrimoine minier - Page 9 Img_9424
le patrimoine minier - Page 9 Img_9427
le patrimoine minier - Page 9 Img_9426
le patrimoine minier - Page 9 Img_9428
Les berlines chargées de roches diverses ,de terre ...partaient de ce (déversoir) vers le terril par transporteur aérien.
On aperçoit la montée jalonnée d'escaliers servant à l'entretien.
le patrimoine minier - Page 9 Img_9429
J'emprunte ce couloir qui me mènera au sommet du terril(je décrirai celui-ci par la suite).
le patrimoine minier - Page 9 Img_9430
le patrimoine minier - Page 9 Img_9431
le patrimoine minier - Page 9 Img_9432
Sur la photo on voit la cheminée du puits n°14 Ste  Zoé.
le patrimoine minier - Page 9 Img_9434


Ces pylônes supportaient la ligne électrique ,celle-ci alimentait les divers moteurs du déversoir automatique se situant au sommet du terril.
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeMar 15 Nov 2016 - 10:43

le patrimoine minier - Page 9 Img_9146
le patrimoine minier - Page 9 Img_9147
Les ateliers sur un même niveau revêtus par 22 toitures en dents de scie.
le patrimoine minier - Page 9 Img_9148
Les écuries.
le patrimoine minier - Page 9 Img_9541
Elles abritent encore des chevaux ,celles-ci sont plus récentes

le patrimoine minier - Page 9 Img_9542
Cette autre partie est la plus ancienne.
le patrimoine minier - Page 9 Img_9320
le patrimoine minier - Page 9 Img_9322
Colliers et harnais des chevaux de trait de la mine.
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeMar 15 Nov 2016 - 11:36

Le site du Levant possèdait plusieurs entrées et sorties.le patrimoine minier - Page 9 Img_9325
Celle-ci menait au damage.
le patrimoine minier - Page 9 Img_9324
le patrimoine minier - Page 9 Img_9323
Derrière cette autre porte métallique les châteaux d'eau qui alimentaient tout le site.
le patrimoine minier - Page 9 Img_9261
Le long de l'entrée principale les locaux qui abritaient l'infirmerie et le laboratoire.
Je laisse diverse photos ,
le patrimoine minier - Page 9 Img_9149
Une jolie berline.
le patrimoine minier - Page 9 Img_9150
Un petit treuil.
le patrimoine minier - Page 9 Img_9543
Une bande vibrante  chargée de charbon utilisée au fond.
le patrimoine minier - Page 9 Img_9435
Salle d'extraction du puits Ste-Zoé.
le patrimoine minier - Page 9 Img_9544
Un treuil mobile  monté sur une petite locomotive.
Ce treuil servait lorsqu'il y avait un incident de  cage et pouvait servir aussi à secourir les mineurs.
le patrimoine minier - Page 9 Img_9151
Ces mineurs sortent des entrailles de la terre après une rude journée ou nuit de travail.
le patrimoine minier - Page 9 Img_9545
le patrimoine minier - Page 9 Img_9546
Au site du Levant il y eut également de nombreux enfants filles et garçons tous des martyrs de la mine.
Photos année 1890.
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeMar 15 Nov 2016 - 12:45

le patrimoine minier - Page 9 Img_9152
Le terril du 14/15/17 est tout naturellement boisé.
Il a une hauteur de 90 mètres (156mètres au niveau de la mer)
Volume de 6.650.000 m3 ,il est en ignition partielle.
le patrimoine minier - Page 9 Img_9436
le patrimoine minier - Page 9 Img_9437
le patrimoine minier - Page 9 Img_9438
A son sommet un fort dégagement de vapeur et de gaz sulfureux prenant à la gorge.
La chaleur y est intense ,je ne sais pas garder la main au dessus d'une  des sorties .
le patrimoine minier - Page 9 Img_9439
le patrimoine minier - Page 9 Img_9440
Un joli panorama sur 360° s'offre à nous.
Il fait bon ,mais il y a une légère brume ,on distingue au loin le beffroi de la ville de Mons.
le patrimoine minier - Page 9 Img_9443
le patrimoine minier - Page 9 Img_9444
On découvre également toute une chaîne de terrils.
le patrimoine minier - Page 9 Img_9445
Dans le fond à l'emplacement du puits N°19 des stocks de gravier.
Cet autre puits du Levant du Flénu était peu rentable ,début de l'exploitation en 1835 et fermeture en octobre 1924.
le patrimoine minier - Page 9 Img_9547
Le charbonnage puits n°19 dit : La Warocquière.
Il ne reste aucun vestige des installations et le terril a été entièrement harassé.

Je terminerai ce long article en remerciant Mr Dréau  propriétaire du site qui m'a autorisé à le parcourir de long en large et aussi de bas en haut.
Merci pour les nombreuses photos qu'il m'autorise à transmettre.
Je me suis rendu 5 fois sur le domaine et dès la première fois j'ai reçu un accueil chaleureux.
Merci à Gilbert tenancier de la cafétaria et ainsi qu'à mon nouvel ami Angelo qui s'occupe bénévolement du musée de la mine.
Je suis invité à partager la fête de Ste Barbe avec eux le mois prochain.
D'autres photos proviennent du livret <<les charbonnages Borains en cartes postales>> de M Capouillez.
Je laisse une dernière photo la même que la toute première vue aérienne du site Du Levant.
le patrimoine minier - Page 9 Img_9326
Photo <<SABENA>> La Sabena était une compagnie aérienne belge  fondée en 1923 et déclarée en faillite en 2001.
Jean-Claude.












]
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeLun 21 Nov 2016 - 10:53

En page N°2 je parlais du site du FIEF de LAMBRECHIES.
Je viens de lire un article paru dans un journal de la région<<la Province>>les anciens bâtiments sont menacés de destruction.le patrimoine minier - Page 9 Img_9549
le patrimoine minier - Page 9 Img_9550
Suite à cet article je dois apporter une rectification ,je publiais en février 2014 une photo(page 2)de ce que je pensais d'après ma documentation  être un château d'eau
le patrimoine minier - Page 9 01410
Il s'agit d'un <<séparateur cyclone>> comme d'écrit dans l'article.

Coup de gueule; de nombreux actes de vandalismes anonymes se produisent chaque jour, abattre ces bâtiments témoins d'un passé  récent serait un acte de vandalisme signé par les autorités
pourquoi ne pas les  intégrés au petit square commémorant la catastrophe survenue en mai 1934 faisant 57 victimes dont 32 dorment côte à côte dans les profondeurs de la terre?.(voir article dans catastrophe minière).

<<Le principe des temps modernes consiste d'abord à négliger les édifices puis à les restaurer ou les démolir, prenez soin de vos édifices ,monuments ,nous le devons à la mémoire de ces hommes sombres ,les gueules noires ,des êtres d'exceptions>>.



,
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeMer 7 Déc 2016 - 16:48

Photos en <<sol mineur>>le patrimoine minier - Page 9 Img_9623
La descente.
le patrimoine minier - Page 9 Img_9624
En route pour une nouvelle journée de travail.
le patrimoine minier - Page 9 Img_9630
Forage
le patrimoine minier - Page 9 Img_9626
Evacuation du charbon abattu sous un soutènement hydraulique
le patrimoine minier - Page 9 Img_9632
Evacuation du charbon provenant d'une veine plus importante
le patrimoine minier - Page 9 Img_9628
le patrimoine minier - Page 9 Img_9631
le patrimoine minier - Page 9 Img_9625
le patrimoine minier - Page 9 Img_9627
plié dans une veine de 70cm de hauteur
le patrimoine minier - Page 9 Img_9637
travail à la haveuse
le patrimoine minier - Page 9 Img_9633
Trémie chargeant des berlines dans le fond.
le patrimoine minier - Page 9 Img_9649
le patrimoine minier - Page 9 Img_9645
Foration à l'aide d'un fleuret rubanné
le patrimoine minier - Page 9 Img_9646
Pose d'un soutènement hydraulique.
le patrimoine minier - Page 9 Img_9650
boisage

le patrimoine minier - Page 9 Img_9652
Photos ;musée de la mine à Harchies et revue <<spécial relais>>.
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeJeu 15 Déc 2016 - 16:24

le patrimoine minier - Page 9 Img_9653
Prêts pour la descente charbonnage des SARTIS Hensies Pommeroeul
le patrimoine minier - Page 9 Img_9654
le patrimoine minier - Page 9 Img_9655
loco tracteur diésel
le patrimoine minier - Page 9 Img_9656
loco tracteur électrique
le patrimoine minier - Page 9 Img_9657
le patrimoine minier - Page 9 Img_9659
le patrimoine minier - Page 9 Img_9660
convoyeur dans une veine.
le patrimoine minier - Page 9 Img_9661
Les bains douches
Revenir en haut Aller en bas
christo59
Utahraptor nain
christo59

Nombre de messages : 1320
Age : 59
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeJeu 15 Déc 2016 - 17:40

Encore des photos magnifiques,

heureusement que les sages animent le forum quand les profs corrigent...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeSam 24 Déc 2016 - 10:59

En page 1 je décrivais le site de SAUWARTAN et son châssis à molettes en béton.
J'ai eu connaissance d'un autre chevalement en béton situé hors du Borinage.
La fosse de Ciply puits n°2.
Mardi dernier ,je m'y suis rendu.
Arrivé au bout d'un petit chemin ,je fais quelques manœuvres pour me garer et je me trouve alors devant une grille cadenassée.
Alors d'une maison juste en face sort une dame vers qui je m'adresse ,je lui explique ma venue et,  celle-ci sans plus attendre connaissant le code du cadenas m'ouvre la grille .Merci à elle.
Historique de la fosse;
En 1862 travaux mais une venue d'eau à 42 m arrête les recherches (4000m3 heure) et mise en liquidation.
Par la suite rachat du site par les charbonnages du midi de Mons, nouvelles recherches et en 1873 creusement de 2 puits avec de nouvelles méthodes.
Fonçages jusqu'à 400 m sans rencontrer de bons terrains.Nouvelle mise en liquidation.
Un autre siège reprend la concession et creuse jusqu'à -740 m ,cela permettra une production de 600 tonnes en 1884 élevée à 350.000 tonnes en 1888.
Les puits atteindrons une profondeur de 1005mètres.
Le charbonnage fermera définitivement ses portes en 1928.
le patrimoine minier - Page 9 Img_9727
Le chevalement hélas gît sur le flanc il a été dynamité.
le patrimoine minier - Page 9 Img_9728
le patrimoine minier - Page 9 Img_9729
le patrimoine minier - Page 9 Img_9730
Croquis du châssis à molettes (R.Lefebvre)
le patrimoine minier - Page 9 Img_9731
La borne du puits C.C.P.N°2.
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeSam 24 Déc 2016 - 11:24

le patrimoine minier - Page 9 Img_9732
Ruines de l'ancien bâtiment de la machine d'extraction.
le patrimoine minier - Page 9 Img_9734
Les ruines du triage lavoir.
le patrimoine minier - Page 9 Img_9735
le patrimoine minier - Page 9 Img_9733
le patrimoine minier - Page 9 Img_9738
le patrimoine minier - Page 9 Img_9739
Le terril  en grande partie harassé domine le site. Il  servi à combler les deux puits après la fermeture du charbonnage.
Au retour, je remarque en chemin une structure qui semble être une tour ou une cheminée, elle sera au coeur de mon prochain reportage ,celui-ci  n'aura rien à voir avec les charbonnages...
Revenir en haut Aller en bas
christo59
Utahraptor nain
christo59

Nombre de messages : 1320
Age : 59
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeDim 25 Déc 2016 - 15:14

eh eh ... on attend la suite... bounce
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeMer 4 Jan 2017 - 16:11

Je disais donc que, sur le chemin du retour je distingue au loin ce qui semble être une tour ou une cheminée.
le patrimoine minier - Page 9 Img_9740
Je veux en savoir plus et je me retrouve bien vite devant l'entrée d'une ancienne carrière de CRAIE phosphatée.(fermée dans les années 1960)
La carrière Rustin Frères à Ciply.
La région des phosphates aux environs de Mons ;,les terrains secondaires ou crétacés ,supérieurs à la formation houillère sont constitués par un énorme dépôt de craie.
Cette formation forme un arc de cercle de 12 kilomètres de long et forme un bassin de petite largeur.
La richesse de ces terrains riche en phosphate à vu naître des exploitations en surface et en sous sol dans 7 villages  dont celui qui nous intéresse Ciply.

On distingue dans ces régions de la craie variant par la couleur craie blanche ,jaunâtre,la craie de Ciply est légèrement brunâtre.
Cette dernière renferme des petites formations de phosphate de chaux.  Les parois dans la carrière atteignent 8 à 10 mètres.
le patrimoine minier - Page 9 Img_9741
le patrimoine minier - Page 9 Img_9742

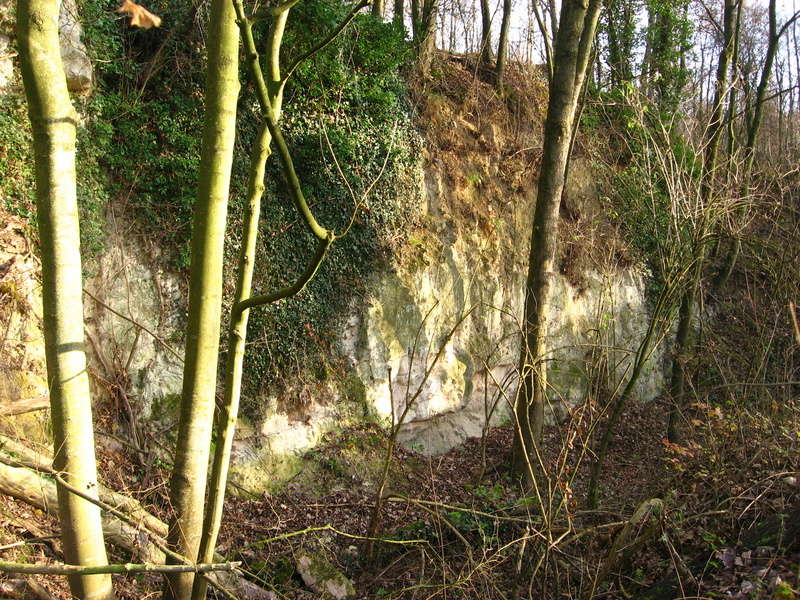

Parois à deux endroits de la carrière.
Le travail consistait à extraire les poches contenant le phosphate qui entrait dans la fabrication d'engrais
,les établissements phosphatiers étaient de véritables<< usines à poussières>> selon l'appellation du voisinage.
La matière provenant des différentes parois était lavée afin d'enlever les matières étrangères (silex) broyée
et ensuite séchée afin de répondre à une teneur chimique fixée par le commerce.
Voici quelques photos.
le patrimoine minier - Page 9 Img_9743
La cheminée.
le patrimoine minier - Page 9 Img_9744
Des photos de l'intérieur de l'usine.
le patrimoine minier - Page 9 Img_9745
le patrimoine minier - Page 9 Img_9747
le patrimoine minier - Page 9 Img_9746
Station électrique et silos.
le patrimoine minier - Page 9 Img_9748
le patrimoine minier - Page 9 Img_9750
le patrimoine minier - Page 9 Img_9749
Un tamis la matière passera ensuite dans un four rotatif.
le patrimoine minier - Page 9 Img_9752
le patrimoine minier - Page 9 Img_9751
Four rotatif pour le séchage.
le patrimoine minier - Page 9 Img_9753
Brûleur. Sur les marches de l'escalier métallique 3/4 cm de poussière...
le patrimoine minier - Page 9 Img_9755
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeMer 4 Jan 2017 - 16:52

le patrimoine minier - Page 9 Img_9756
Ancienne bascule.
le patrimoine minier - Page 9 Img_9757
Benne ce qu'il en reste ,elle était montée sur un châssis de camion.
le patrimoine minier - Page 9 Img_9758
photo d'un camion chargé de craie.
le patrimoine minier - Page 9 Img_9759
le patrimoine minier - Page 9 Img_9760
Un puits
le patrimoine minier - Page 9 Img_9761

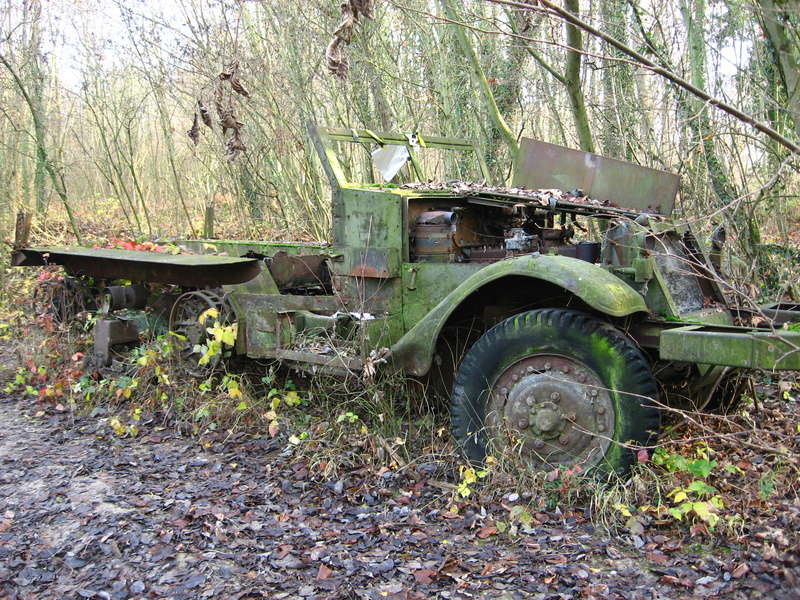

le long du sentier menant à la carrière une épave rongée par la rouille.
Un half -track M3A1(semi chenillé) de l'armée américaine.
le patrimoine minier - Page 9 Img_9762
Il y avait place pour 13 hommes munis de fusils GARAND M1
Le véhicule de 2 mitrailleuses de 12.7 mm.
Grande histoire.
La poche de Mons.
En septembre 1944 dans les villages entourant la ville de Mons ,la bataille fait rage durant 5 jours.
La zone s'étend de la forêt de Mormal (France) à Mons .
6 divisions allemandes se trouvent encerclées grâce à la rapide avance de l'armée américaine soutenue par la résistance belge et française.
Les allemands perdront 30.000 hommes dans ce que la BBC appellera <<La poche de Mons>>.
Ce désastre de l'occupant accélérera la libération de la Belgique.
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeMer 4 Jan 2017 - 17:18

Dans les carrières de la région ,les ouvriers  en remuant le sol pour découvrir du phosphate ont mis au jour des curiosités paléontologiques .
Ces fouilles ont livré à la science des ossements de gigantesques organismes d'animaux ,de sauriens, de bélemnites, de coquillages ,de mollusques de tétrabules ...des restes dune  flore très curieuse.
Sous Ciply dans une carrière,la carrière Bernard peut être celle que je viens de d'écrire qui aurait par la suite pris le nom Rustin? ,on a retiré un gigantesque saurien .
Un Mosasaure un des plus grand reptiles connus.Il prendra le nom de Hainosaurus Bernadi.
De la province de Hainaut et du nom de la carrière.
Le Saurien mesure plus de 16 mètres avec une tête de 1.66m.
Il est visible à la salle du musée d'histoire naturelle de Bruxelles.
le patrimoine minier - Page 9 Img_9763
D'autres découvertes furent faites, des tortues de plus de 1.50 de long,des restes de l'ours des cavernes du mammouth, bœuf primitif ,cheval etc...ainsi que des vestiges de l'homme préhistorique.
Revenir en haut Aller en bas
christo59
Utahraptor nain
christo59

Nombre de messages : 1320
Age : 59
Localisation : Hainaut, Belgique
Date d'inscription : 23/02/2013

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeJeu 5 Jan 2017 - 14:59

Very very interesting!
Revenir en haut Aller en bas
jeannot
lapinou aigue mariné calcitophile
jeannot

Nombre de messages : 4951
Age : 58
Localisation : Hainaut;Belgique
Date d'inscription : 03/01/2005

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeJeu 5 Jan 2017 - 17:39

Bien(s) beau(x) reportage(s), JC !!!! thumleft
Revenir en haut Aller en bas
http://www.jdmineraux.net
Loune
Lymnée grise


Nombre de messages : 12
Age : 41
Localisation : Le Nord ;) :) !
Date d'inscription : 18/07/2016

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeDim 8 Jan 2017 - 15:26

Je plussoie Wink ... Les dernières informations sur ce qui a été trouvé en carrière me laissent songeuse ... je ne sais pas ce que je ferais de 16m dans ma ch'tite maison, mais ça fait rêver ... Wink Smile. Merci encore JiCé Smile Smile Smile
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeLun 27 Fév 2017 - 11:28

VISITE DU CENTRE HISTORIQUE MINIER
LE PLUS IMPORTANT DE FRANCE.
LA FOSSE <<DELLOYE>> située à LEWARDE et à 8 KM de la ville de DOUAI (NORD).
La fosse appartient à la Compagnie des mines d'ANICHE.
L'activité de la fosse commence en 1931 avec pour cette année là une production de 180.634 tonnes,
le reccord sera atteint en 1963 avec une production de 440.000 tonnes.
Dans cette mine les veines sont étroites et n'atteignent rarement le mètre de hauteur.
L'exploitation arrête en 1971.
Avant propos

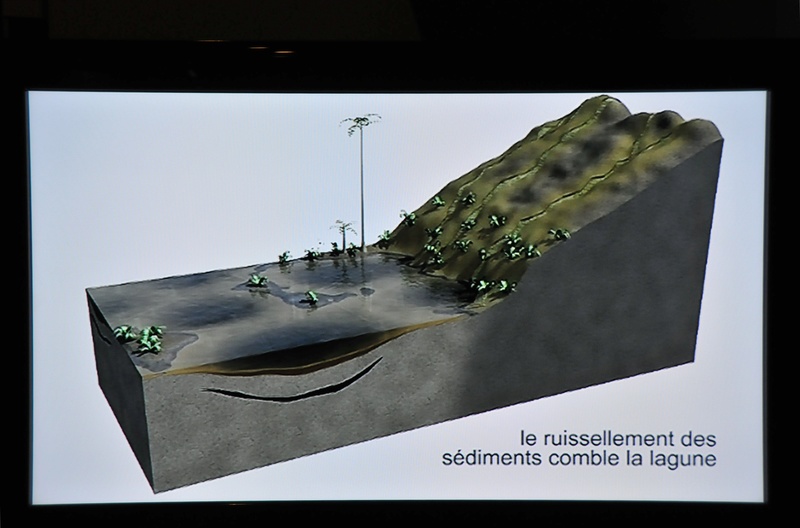

La formation du charbon.
le patrimoine minier - Page 9 09910
le patrimoine minier - Page 9 13210
le patrimoine minier - Page 9 30811
le patrimoine minier - Page 9 30910
le patrimoine minier - Page 9 30010
le patrimoine minier - Page 9 30111
le patrimoine minier - Page 9 30211
le patrimoine minier - Page 9 30311
le patrimoine minier - Page 9 30411
le patrimoine minier - Page 9 30511
le patrimoine minier - Page 9 30611
le patrimoine minier - Page 9 30711
A suivre la visite du centre minier...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeLun 27 Fév 2017 - 12:23

Le carreau de la fosse DELLOYE. 11 février 2017

le patrimoine minier - Page 9 Img_9918

le patrimoine minier - Page 9 Img_9916
le patrimoine minier - Page 9 Img_9811
le patrimoine minier - Page 9 Img_9917
le patrimoine minier - Page 9 Img_9919

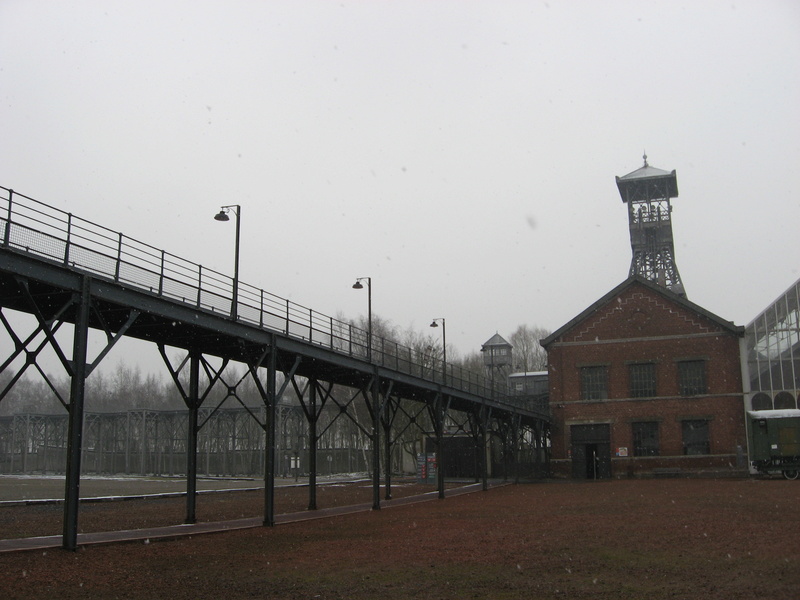

Le chemin cavalier,le chemin que les mineurs empruntaient pour se rendre vers le châssis à molettes qui les descendra sur leur lieu de travail.
Remarque,
Les mineurs venaient de la salle des pendus chauffée et empruntaient la passerelle par tous les temps ,et  revenaient  par le même chemin après la journée de travail où la chaleur du fond était forte.
Le jour de ma visite il faisait froid ,j'ai eu une pensée pour ces hommes qui chaque jour prenaient ce chemin.
le patrimoine minier - Page 9 Img_9920
le patrimoine minier - Page 9 18310
Le moulinage endroit où arrive les berlines en provenance du fond , le charbon sera ensuite déversé et prendra la direction du triage,  femmes et jeunes galibots étaient affectés au tri du charbon.

le patrimoine minier - Page 9 17910

le patrimoine minier - Page 9 18111
toujours le moulinage.
le patrimoine minier - Page 9 Img_9921
le patrimoine minier - Page 9 Img_9922
Les berlines étaient retournées automatiquement dans ces bascules.
A suivre...
Revenir en haut Aller en bas
JCMineramis
axolotl infantil
JCMineramis

Nombre de messages : 1993
Age : 68
Localisation : Hainaut. Belgique
Date d'inscription : 19/05/2012

le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitimeLun 27 Fév 2017 - 14:46

Descente dans les galeries,le patrimoine minier - Page 9 Img_9924


le patrimoine minier - Page 9 Img_9925
le patrimoine minier - Page 9 18410
le patrimoine minier - Page 9 20310
machine posant des câbles.
le patrimoine minier - Page 9 20410
le patrimoine minier - Page 9 Img_9926
arcaux métalliques.
le patrimoine minier - Page 9 Img_9927
boisage dans une veine.
le patrimoine minier - Page 9 Img_9928
Etançons métalliques.
le patrimoine minier - Page 9 20810
Vérins
le patrimoine minier - Page 9 Img_9929
loco tracteur.
le patrimoine minier - Page 9 Img_9930
bande métallique amenant le charbon de la taille dans les berlines(système de balancement par vibration).
le patrimoine minier - Page 9 Img_9931
ici par scaper(plus moderne)
le patrimoine minier - Page 9 19610
Et encore par bande
le patrimoine minier - Page 9 Img_9932
Le mineur dans une veine entièrement boisée.
le patrimoine minier - Page 9 Img_9933
ventilateur.
le patrimoine minier - Page 9 Img_9934
indispensable,le téléphone.
A suivre...
Revenir en haut Aller en bas
Contenu sponsorisé




le patrimoine minier - Page 9 Empty
MessageSujet: Re: le patrimoine minier   le patrimoine minier - Page 9 I_icon_minitime

Revenir en haut Aller en bas

le patrimoine minier
Revenir en haut
Page 9 sur 12Aller à la page : Précédent  1, 2, 3 ... 8, 9, 10, 11, 12  Suivant
 Sujets similaires
-
» Patrimoine minier
» Jacques Brel, patrimoine ou mercantilisme ?
» Association des journalistes du patrimoine
» Désinscription de la corrida au patrimoine culturel français
» Site minier

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Fossiles et Mineraux :: Pour en savoir plus.... :: Patrimoine minier, anciennes photos de mines, carrières, matériel divers.-
Sauter vers:
